UPS5020HP YEUP-502PA
HyperProシリーズは、高品質・高機能・高信頼性を誇るラックマウントタイプの常時インバータ給電（オンライン）方式UPSです。
スリムでコンパクトな筐体は横置き／縦置き使用も可能。充実したネットワーク監視機能で、多くのシステムエンジニアの皆様から高い評価をいただいています。
200V出力電力を100V出力にするステップダウントランスもご用意しております。
この製品は2011年11月30日をもって販売終了いたいました。
後継機種：Super Powerシリーズ＜UPS6020SP＞
■ 常時インバータ給電方式、正弦波出力
常にインバータを介して交流電源を供給しているため、入力電圧の変動に影響を受けず、出力電圧は常に安定しています。
停電発生時も切り替えがなく無瞬断出力です。そのため、工場のように電源電圧の変動が激しい場所や、出力電圧の安定性が求められる機器の保護に最適です。
■ JIS/EIA 19インチラックマウントに対応の薄型形状
場所を取らない3U（高さ130mm）の薄型形状です。標準添付のラック取付け金具は脱着可能で、横置き／縦置きでの設置も可能です。
■ 幅広い入力電圧範囲に対応
160V〜264Vの入力電圧範囲に対応。電圧変動が激しい環境でもバッテリの消耗は最小限。
■ 「長寿命バッテリ」搭載
期待寿命4〜5年という長寿命バッテリを搭載。トータルのランニングコスト低減を実現しています。
※バッテリの寿命は、使用環境によって異なります。
■ 保守サービス
3年間の無償保証期間中（バッテリなどの消耗品は除く）でのお客様の責任によらない故障や不具合については、原則としてセンドバックにて保守サービスを行います。
■ 充実したネットワーク監視機能
オプションのネットワークボードと監視ソフトにより、充実したリモート監視機能をご提供します。
■ 優れたメンテナンス性
保守バイパスユニットを搭載で、UPS作動中にバッテリユニット及びインバータユニットの交換が可能です。

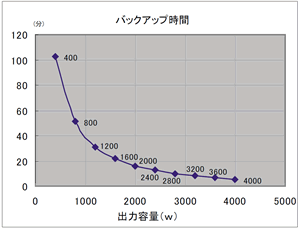

バックアップ時間
製品仕様
| UPS5020HP | |
|---|---|
| 【方式】 | |
| 出力容量 | 5000VA/4000W |
| 定格負荷力率 | 0.8 |
| 給電方式 | 常時インバータ給電方式 |
| 冷却方式 | 強制空冷 |
| 停電切替時間 | 無瞬断 |
| 【交流入力】 | |
| 入力プラグ形状 | NEMA L6-30P プラグ |
| 相数・線数 | 単相2線アース付 |
| 電圧/変動範囲 | AC200V-20％〜+32％ 但し起動時AC200V-15％〜+32％ |
| 周波数/変動範囲 | 50/60Hz ±5％※2 |
| 最大入力電流 | 32A |
| 効率 | 93%以上 |
| 【交流出力】 | |
| 相数・線数 | 単相2線アース付 |
| 定格電圧/精度 | 200V ±3 ％ |
| 周波数/精度 | 50/60Hz ±0.1％ |
| 電圧波形 | 正弦波 |
| 電圧波形歪率 | 5%以内 |
| 過負荷耐量 | 110 ％(1分間） |
| 出力コンセント | NEMA L6-20R×2 L6-30R×2 |
| 【バッテリ】 | |
| 種類 | 長寿命（5年）小型シール鉛蓄電池 |
| 停電補償時間（初期値） | 5分（100％） 10分（70％） |
| 充電回復時間※1 | 8時間 |
| 増設バッテリの有無 | 30分 |
| 【その他】 | |
| 外部出力信号 | 無電圧接点・RS232C |
| 発熱量 | 1200 ｋJ/h |
| 騒音 | 52dB以下 |
| 各種規格 | VCCI A |
| 対応監視ソフトウェア | FeliSafe、FeliSafe/Lite |
| 拡張スロット | 1口 |
| 寸法（幅×高さ×奥行) （フット及びキャスタを除く） | 434 ×130 ×713 |
| 質量 | 約64kg |
※1 充電回復時間は100％負荷放電後の90％回復充電時間です。
※2 周波数変動速度:1Hz/sec以下（発電機への使用はお勧めいたしません）
※HyperProシリーズは19インチラックのEIA規格、JIS規格の両方に対応（但し、JIS規格品は受注対応品です）。
200Ｖ出力電圧を100Ｖ出力に変換
SDT5000HP YEST-503PA
UPS5020HPの出力コンセントに本製品を接続すると、200Vの出力電圧を100Vに変換して電力供給をすることが可能です。
匡体はスリムな２Uサイズを実現。奥行きも短く設置場所に困りません。
| SDT5000HP | |
|---|---|
| 【方式】 | |
| 出力容量 | 5000VA/5000W |
| 定格負荷力率 | 0.97以上 |
| 冷却方式 | 強制空冷 |
| 【交流入力】 | |
| 入力プラグ形状 | NEMA L6-30P |
| 相数・線数 | 単相2線アース付 |
| 電圧/変動範囲 | AC180V 〜220V |
| 周波数/変動範囲 | 50/60Hz ±5％ |
| 最大入力電流 | 29.5A |
| 効率 | 97％以上 |
| 【交流出力】 | |
| 相数・線数 | 単相２線アース付 |
| 定格電圧/精度 | 100V ±5％ |
| 周波数/精度 | 50/60Hz ±0.1％以内 |
| 電圧波形 | 正弦波 |
| 過負荷耐量 | 110％（１分間） |
| 出力コンセント | 15A ロック式×8 |
| 【その他】 | |
| 騒音 | 45dB以下 |
| 寸法（幅×高さ×奥行) | 428 ×87 ×472 |
| 質量 | 約42kg |
※UPS3020HPには対応しておりません。
