SD401S 低電圧出力できる標準DC-DCコンバータ
「SD401S」は、低電圧出力が可能な小型DC-DCコンバータです。従来品に比べより小型に、より薄型になりました。
グラフィックLSIなどを使う機器のオンボード電源として、低消費電力化や装置の小型化、高密度搭載に貢献します。
特長
■ 旧製品（SD300S）より体積比約70％減の小型化
■ 同期整流方式採用による高効率設計
■ 外部抵抗により出力電圧の可変が可能
■ POWER GOOD信号内蔵
■ RoHS指令適合品
■ SMD（Surface Mount Device)対応
製品仕様
| 名称 | SD401S | ||
|---|---|---|---|
| 入 力 仕 様 | 定格入力電圧 | Vin | DC12V |
| 許容入力電圧範囲 | DC10.8V 〜 13.2V | ||
| 定格負荷入力電流 | Iin | 0.7A 以下 (at DC+12V in、Vout+1.1V、Iout4A、Ta25℃) | |
| 出 力 仕 様 | 定格出力電圧 | Vout | DC1.1V （DC1.0V〜1.2V 可変可能） |
| 定格出力電流 | Iout | 4.0A (0A 〜 4A) | |
| 効率 | η | 75％typ (at DC+12V in、Vout+1.1V、Iout4A、Ta25℃) | |
| リップルノイズ電圧 | 50(mVp-p) Max ※1 | ||
| 総合電圧変動 | ±5％ ※2 | ||
| スイッチング周波数 | 約490kHz typ | ||
| 過電流保護機能 | 4.1A 以上(間欠動作・自動復帰) | ||
| 環 境 条 件 | 動作周囲温度 | Ta | -10〜+80℃ ※3 |
| 動作周囲湿度 | 20〜90％RH（結露無き事） | ||
| 保存温度 | -20〜+85℃ | ||
| 保存湿度 | 20〜90％RH（結露無き事） | ||
※1． リップルノイズは、リップルボルトメーター(計測技研製)を使用し、LPF= 20 MHz にて測定します。
※2．負荷急変時は±10％以下とします。（負荷50−100％変動 スルーレート50μS）
※3． ディレーティングカーブ内（下記グラフ参照）でご使用ください。
※ 表示の仕様は2012年10月1日の内容です。ご使用にあたっては最新の仕様書を請求の上お使いください。

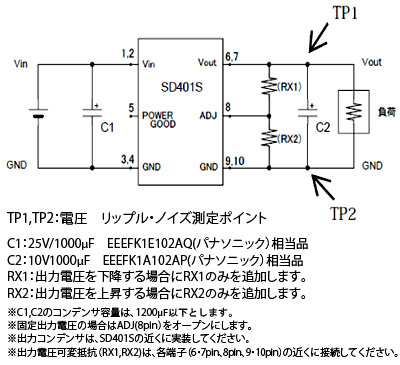

外部接続回路図

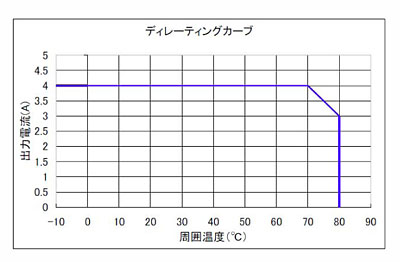

ディレーディング特性

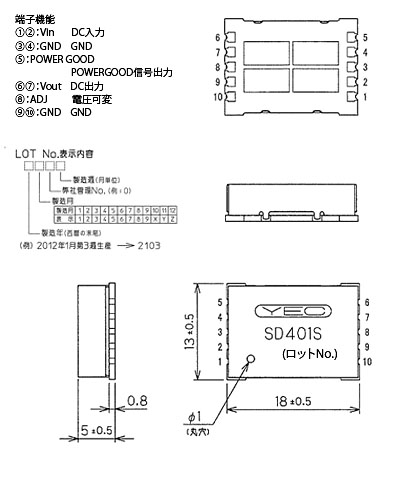

外形寸法図
