Super Towerシリーズ (600〜1500VA)



■1.5KVA「UPS1510ST」ラインナップ!

「Super Towerシリーズ」は、高品質の電力供給で信頼性の高いユタカ電機の「常時インバータ給電方式」UPSに、グリーンITに対応するエコモード機能を搭載したタワー型UPSです。エコモードで使用すれば96%以上の高効率となり、電力損失を削減します。

さらに当社既存品に比べ、体積比約25%減の小型化に成功。
オフィスやICT機器の電源バックアップ、産業機器、交通、セキュリティ関連のバックアップに最適です。


「Super Towerシリーズ」のカタログはこちら→

「Super Towerシリーズ」のマニュアルはこちら→

Super Towerシリーズ ラインナップ

UPS1010ST
UPS1010ST
YEUP-101STA(1000VA/800W)
UPS1510ST
UPS1510ST
YEUP-151STA(1500VA/1050W)
UPS610ST
UPS610ST
YEUP-061STA(600VA/480W)

UPS610ST関連価格表
 製品名型番標準販売価格
(税抜)
製品本体UPS610STYEUP-061STA109,000円
 サービス期間型番標準販売価格
(税抜)
無償保証延長サービス付製品

4年YEUP-061STAW4175,000円
5年YEUP-061STAW5219,000円
オンサイト保守サービス付製品3年YEUP-061STAM3193,000円
4年YEUP-061STAM4230,000円
5年YEUP-061STAM5329,000円

UPS1010ST関連価格表
 製品名型番標準販売価格
(税抜)
製品本体UPS1010STYEUP-101STA137,000円
 サービス期間型番標準販売価格
(税抜)
無償保証延長サービス付製品4年YEUP-101STAW4195,000円
5年YEUP-101STAW5230,000円
オンサイト保守サービス付製品3年YEUP-101STAM3230,000円
4年YEUP-101STAM4271,000円
5年YEUP-101STAM5363,000円

UPS1510ST関連価格表
 製品名型番標準販売価格
(税抜)
製品本体UPS1510STYEUP-151STA176,000円
 サービス期間型番標準販売価格
(税抜)
無償保証延長サービス付製品4年YEUP-151STAW4242,000円
5年YEUP-151STAW5286,000円
オンサイト保守サービス付製品3年YEUP-151STAM3263,000円
4年YEUP-151STAM4296,000円
5年YEUP-151STAM5369,000円

コンパクト&高効率

「Super Sumartシリーズ」で実績のあるフルデジタル制御方式を進化させ、部品点数を大幅に削減し、従来ハードウェアで行っていた機能をソフトウェアで実現。信頼性の向上と高機能、小型化を実現しました。
効率は、給電品質優先モードで90%以上の高効率を実現し、新採用のエコモード時ではUPS610ST、UPS1010STでは97%、UPS1510STでは96%を達成しました。




※UPS1510STのエコモード時の効率は96%となります。(2011年8月18日現在)

Triple Role Play「一台三役」で、幅広い用途に対応!

■状況に合わせて、自動モード切替。エコモード方式で省エネ
電源環境の変化を常に監視し、環境にあった運転モードに自動で切替えます。常時インバータの高い信頼性と、常時商用方式の省エネ性能を兼ね備えた、今までにないエコモード方式(特許出願中)を採用しました。

■クリーンな正弦波出力
給電品質優先モード、エコモードともに常に正弦波出力でクリーンな電力を供給します。
切替も無瞬断で自動的に行います。



※エコモードは始動前に前面のDipスイッチにより選択する必要があります。
※エコモード方式では交流入力電圧が、定格電圧±15%をはずれると無瞬断で給電品質優先モード(インバータ運転)に切り替り、入力電圧変動範囲外に急変した場合は、10ms以内にバッテリ運転に切り替ります。

停電保持時間10分を達成

フルデジタル制御方式の進化による高効率化で停電保持時間の延長を実現しました。



あらゆる要求に対応する高機能UPS

■非常用発電設備に対応、広い入力周波数範囲
入力周波数範囲が広いことにより、非常用発電装置の起動時周波数変動にも対応します。

※インバータ方式の発電機に適応しています。その他の発電機については事前にお問い合わせください。

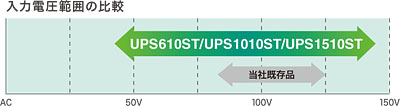

■バッテリ寿命劣化を防止する、広い入力電圧範囲
入力電圧変動範囲が広いことで、バッテリ運転に切り替わる確率が減り、バッテリ寿命の劣化を妨ぎます。期待寿命5年のバッテリを搭載しているので長期間使用できます。また、「バッテリ寿命診断機能」により、バッテリ交換時期をお知らせします。

■優れたメンテナンス性
バッテリユニットホットスワップ化により、給電しながらバッテリユニット交換が可能です。保守・交換作業のコストが低減します。

故障・メンテナンスバイパス機能搭載により、主回路故障時でも出力を維持します。

各部の名称

■各種モード切替えが簡単に
各種モードの切替操作がしやすいように、前面にDipスイッチを配置しました。


UPS選定ツール カタログ・マニュアルなどのダウンロードはこちら 販売店を知りたい。よくあるご質問は…?個別の質問や見積は…?などのお問い合せはこちら

UPS610ST 製品仕様

UPS610ST
型番YEUP-061STA
出力(定格負荷)容量600VA/480W
定格負荷力率0.8
給電方式エコモード搭載、常時インバータ給電、正弦波出力
冷却方式自然空冷(待機時、エコモード運転時)、
強制空冷(インバータ運転時、内部温度上昇時)
形状タワー型
【交流入力】
入力プラグ形状2極並行アース付プラグ(NEMA 5-15P)
入力ケーブル形状ピグテール方式
相数、線数単相、2線アース付
定格電圧※1100VAC110VAC115VAC120VAC
起動電圧範囲定格電圧−15%〜146VAC
電圧変動範囲定格電圧-22%(100%負荷時)〜146VAC
入力低下判定電圧
(交流入力時のみ)
定格電圧×0.48+{定格電圧×0.6×(負荷率-50%)/100}VAC
(但し、AC運転中のみ、負荷率50%以下は定格電圧×0.48)
定格電流※25.55A5.05A4.80A4.60A
最大電流※37.5A6.82A6.52A6.25A
周波数変動範囲、変動速度35〜75Hz、1Hz/sec.以下
効率※297%以上(エコモード時)、90%以上(インバータ運転時)
力率0.95以上
容量600W以下
【交流出力】
出力形状抜け防止コンセント×4個
相数、線数単相、2線アース付
定格電圧※1100VAC110VAC115VAC120VAC
電流ノンリニア負荷時6.0A5.45A5.22A5.0A
抵抗負荷時4.8A4.36A4.17A4.0A
ピーク電流※4ノンリニア負荷時15.0A1.36A13.1A12.5A
電圧安定度±2%(0〜100%抵抗およびノンリニア負荷時)
負荷変動範囲0〜100%
電圧応答速度過渡変動回復時間1msec.以下(0⇔100%抵抗負荷急変時、0⇔100%交流入力電圧急変時)
瞬時電圧変動6%rms以下(0⇔100%抵抗負荷急変時、0⇔100%交流入力電圧急変時)
電圧波形歪率3%以下(0〜100%抵抗負荷時)、6%以下(0〜100%ノンリニア負荷時)
周波数同期範囲35〜75Hz
周波数安定度50/60Hz±0.5%以内(クリスタル同期時)、
交流入力周波数±0.5%以内(交流入力同期時)
過負荷耐量110%(1分、インバータ運転時)、800%(2サイクル、バイパス時)
DC電圧成分100mV以下
停電切替時間無瞬断
【バッテリ】
種類小型シール鉛蓄電池(期待寿命5年)※5
停電保持時間※612分以上(420W負荷時)(満充電、初期値、周囲温度20℃)
充電回復時間約5時間(100%負荷放電後90%回復充電時間)
【その他】
外部接続インターフェース別売りの「RS232C/SIGNALボード」「USB/SIGNALボード」を装着による
発熱量※2227kJ/h以下
騒音43db以下
ノイズ規格、安全規格、環境対応VCCI Class A、UL1778準拠、RoHS指令適合
対応監視ソフトウェア ※7FeliSafe Pro(YESW-FP3AA)
外形寸法(幅×奥行×高さ)130mm× 345mm× 220mm
質量本体約12.5kg
添付品を含む梱包時約14kg
周囲条件動作温度:0〜+40℃、保存温度:-15〜+50℃、湿度:10〜90%(結露なきこと)

※1 入出力電圧は出荷時に設定しますのでご指定ください。入力と出力は同じ電圧に設定されます。
※2 定格入力、定格負荷、バッテリトリクル充電時。
※3 入力保護は入力ブレーカで行います。
※4 接続機器の起動時の突入電流はピーク電源以下にしてください。入力保護用プロテクタが作動する場合があります。(特に接続機器に使われている電源が力率改善されている場合)
※5 周囲温度20℃時の期待寿命です。バッテリの寿命は使用環境や放電回数によって変化しますのでご注意ください。
※6 停電保持時間はバッテリの使用状況によって変化します。
※7 別売りの通信ボードが必要です。
※8 発電機を併用する場合は、事前にお問い合わせください。
※9 トランス等の誘導負荷を接続さえる場合は、事前にお問い合わせください。

UPS1010ST 製品仕様

UPS1010ST
型番YEUP-101STA
出力(定格負荷)容量1,000VA/800W
定格負荷力率0.8
給電方式エコモード搭載、常時インバータ給電、正弦波出力
冷却方式自然空冷(待機時、エコモード運転時)、
強制空冷(インバータ運転時、内部温度上昇時)
形状タワー型
【交流入力】
入力プラグ形状2極並行アース付プラグ(NEMA 5-15P)
入力ケーブル形状ピグテール方式
相数、線数単相、2線アース付
定格電圧※1100VAC110VAC115VAC120VAC
起動電圧範囲定格電圧−15%〜146VAC
電圧変動範囲定格電圧-22%(100%負荷時)〜146VAC
入力低下判定電圧
(交流入力時のみ)
定格電圧×0.48+{定格電圧×0.6×(負荷率-50%)/100}VAC
(但し、AC運転中のみ、負荷率50%以下は定格電圧×0.48)
定格電流※29.0A8.2A7.8A7.5A
最大電流※312.5A11.4A10.9A10.4A
周波数変動範囲、変動速度35〜75Hz、1Hz/sec.以下
効率※297%以上(エコモード運転時)、90%以上(インバータ運転時)
力率0.95以上
容量1,000W以下
【交流出力】
出力プラグ形状抜け防止コンセント×4個
相数、線数単相、2線アース付
定格電圧※1100VAC110VAC115VAC120VAC
電流ノンリニア負荷時10.0A9.1A8.7A8.3A
抵抗負荷時8.0A7.3A7.0A6.7A
ピーク電流※4ノンリニア負荷時25.0A22.8A21.8A20.8A
電圧安定度±2%(0〜100%抵抗およびノンリニア負荷時)
負荷変動範囲0〜100%
電圧応答速度過渡変動回復時間1msec.以下(0⇔100%抵抗負荷急変時、0⇔100%交流入力電圧急変時)
瞬時電圧変動6%rms以下(0⇔100%抵抗負荷急変時、0⇔100%交流入力電圧急変時)
電圧波形歪率3%以下(0〜100%抵抗負荷時)、6%以下(0〜100%ノンリニア負荷時)
周波数同期範囲35〜75Hz
周波数安定度50/60Hz±0.5%以内(クリスタル同期時)、
交流入力周波数±0.5%以内(交流入力同期時)
過負荷耐量110%(1分、インバータ運転時)、800%(2サイクル、バイパス時)
DC電圧成分100mV以下
停電切替時間無瞬断
【バッテリ】
種類小型シール鉛蓄電池(期待寿命5年)※5
停電保持時間※610分以上(700W負荷)(満充電、初期値、周囲温度20℃)
充電回復時間約8時間(100%負荷放電後90%回復充電時間)
【その他】
外部接続インターフェース別売りの「RS232C/SIGNALボード」「USB/SIGNALボード」を装着による
発熱量※2368kJ/h以下
騒音48db以下
ノイズ規格、安全規格、環境対応VCCI Class A、UL1778準拠、RoHS指令適合
対応監視ソフトウェア ※7FeliSafe Pro(YESW-FP3AA)
外形寸法(幅×奥行×高さ)130mm× 405mm× 220mm
質量本体約16.5kg
添付品を含む梱包時約18kg
周囲条件動作温度:0〜+40℃、保存温度:-15〜+50℃、湿度:10〜90%(結露なきこと)

※1 入出力電圧は出荷時に設定しますのでご指定ください。入力と出力は同じ電圧に設定されます。
※2 定格入力、定格負荷、バッテリトリクル充電時。
※3 入力保護は入力ブレーカで行います。
※4 接続機器の起動時の突入電流はピーク電源以下にしてください。入力保護用プロテクタが作動する場合があります。(特に接続機器に使われている電源が力率改善されている場合)
※5 周囲温度20℃時の期待寿命です。バッテリの寿命は使用環境や放電回数によって変化しますのでご注意ください。
※6 停電保持時間はバッテリの使用状況によって変化します。
※7 別売りの通信ボードが必要です。
※8 発電機を併用する場合は、事前にお問い合わせください。
※9 トランス等の誘導負荷を接続さえる場合は、事前にお問い合わせください。

UPS1510ST 製品仕様

UPS1510ST
型番YEUP-151STA
出力(定格負荷)容量1,500VA/1,050W ※1
定格負荷力率0.7
給電方式エコモード搭載、常時インバータ給電、正弦波出力
冷却方式自然空冷(待機時、エコモード負荷80%未満時)
強制空冷 (インバータ運転時、エコモード負荷80%以上時、内部温度上昇時)
形状タワー型
【交流入力】
入力プラグ形状2極並行アース付プラグ
標準装備:NEMA 5-15P※1(NEMAL5-20P)※2
入力ケーブル形状ピグテール方式
相数、線数単相、2線アース付
定格電圧※3100VAC110VAC115VAC120VAC
起動電圧範囲定格電圧−15%〜140VAC
電圧変動範囲定格電圧-22%(100%負荷時)〜140VAC
入力低下判定電圧
(交流入力時のみ)
定格電圧×0.48+{定格電圧×0.6×(負荷率-50%)/100}VAC
(但し、AC運転中のみ、負荷率50%以下は定格電圧×0.48)
定格電流※412.0A10.9A10.4A10.0A
最大電流※518.7A17.0A16.3A15.6A
周波数変動範囲、変動速度35〜75Hz、1Hz/sec.以下
効率※496%以上(エコモード時)、90%以上(インバータ運転時)
力率0.95以上
容量1,500W以下
【交流出力】
出力プラグ形状抜け防止コンセント×4個
相数、線数単相、2線アース付
定格電圧※3100VAC110VAC115VAC120VAC
電流ノンリニア負荷時15.0A13.6A13.0A12.5A
抵抗負荷時10.5A9.55A9.13A8.75A
ピーク電流※6ノンリニア負荷時37.5A34.0A32.5A31.2A
電圧安定度±2%(0〜100%抵抗およびノンリニア負荷時)
負荷変動範囲0〜100%
電圧応答速度過渡変動回復時間1msec.以下(0⇔100%抵抗負荷急変時、0⇔100%交流入力電圧急変時)
瞬時電圧変動6%rms以下(0⇔100%抵抗負荷急変時、0⇔100%交流入力電圧急変時)
電圧波形歪率(交流入力時)3%以下(0〜100%抵抗負荷時)、6.2%以下(0〜100%ノンリニア負荷時)
周波数同期範囲35〜75Hz
周波数安定度50/60Hz±0.5%以内(クリスタル同期時)、
交流入力周波数±0.5%以内(交流入力同期時)
過負荷耐量110%(1分、インバータ運転時)、800%(2サイクル、バイパス時)
DC電圧成分100mV以下
停電切替時間無瞬断
【バッテリ】
種類小型シール鉛蓄電池(期待寿命5年)※7
停電保持時間※87分以上(900W負荷時)、10分以上(700W負荷時)
(満充電、初期値、周囲温度20℃)
充電回復時間約10時間(100%負荷放電後90%回復充電時間)
【その他】
外部接続インターフェース別売りの「RS232C/SIGNALボード」「USB/SIGNALボード」を装着による
発熱量※4470kJ/H以下
騒音58db以下
ノイズ規格、安全規格、環境対応VCCI Class A、UL1778準拠、RoHS指令適合
対応監視ソフトウェア ※9FeliSafe Pro(YESW-FP3AA)
外形寸法(幅×奥行×高さ)130mm× 435mm× 220mm
質量本体約17kg
添付品を含む梱包時約19kg
周囲条件動作温度:0〜+40℃、保存温度:-15〜+50℃、湿度:10〜90%(結露なきこと)

※1 最大出力容量は、20A入力プラグ(NEMAL5-20P)を接続した場合です。15Aプラグ(標準装備の入力プラグNEMA5-15P)を接続した場合の最大出力容量は、1350VA/950Wまでとなりますのでご注意ください。
※2 20A入力プラグ(NEMAL2-20)は受注対応になります。詳しくは事前にお問い合わせください。
※3 入出力電圧は出荷時に設定しますのでご指定ください。入力と出力は同じ電圧に設定されます。
※4 定格入力、定格負荷、バッテリトリクル充電時。
※5 入力保護は入力ブレーカで行います。
※6 接続機器の起動時の突入電流はピーク電源以下にしてください。入力保護用プロテクタが作動する場合があります。(特に接続機器に使われている電源が力率改善されている場合)
※7 周囲温度20℃時の期待寿命です。バッテリの寿命は使用環境や放電回数によって変化しますのでご注意ください。
※8 停電保持時間はバッテリの使用状況によって変化します。
※9  別売りの通信ボードが必要です。
※10 発電機を併用する場合は、事前にお問い合わせください。
※11 トランス等の誘導負荷を接続さえる場合は、事前にお問い合わせください。
