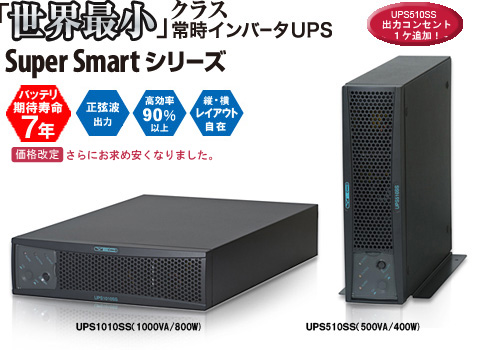

UPS Super Smartシリーズ 広い入力電圧範囲と入力周波数範囲


UPS Super Smart(SS)シリーズは、出力電力容量が同じクラスのものに比べ、体積1/2以下(当社比)になりました。『世界最小クラス』を実現した常時インバータ給電方式無停電電源装置です。
 デジタル制御方式を採用することにより、従来ハードウエアで行っていた機能をソフトウエアで実現。全ての回路は、一つのマイクロプロセッサで制御しており、部品点数の大幅な削減により、装置の小型化と信頼性が向上しました。
 新たな回路とソフトウェアの開発により90%以上の高効率を確立、同時に入力の電圧と周波数の変動対応が広範囲になりました。
 組込み用途に適した「リモートオンオフ機能」搭載です。

※ バッテリ期待寿命7年は、周囲温度20℃時の期待寿命です。バッテリ寿命は周囲環境により変化しますのでご注意ください。
※ バッテリ、ファンなど消耗品は無償保証の対象外となります。

UPS Super Smartシリーズ ラインナップ

UPS510SS
UPS510SS
YEUP-051SSA
UPS1010SS
UPS1010SS
YEUP-101SSA


UPS選定ツール カタログ・マニュアルなどのダウンロードはこちら 販売店を知りたい。よくあるご質問は…?個別の質問や見積は…?などのお問い合せはこちら

「世界最小」クラスのコンパクト設計

デジタル制御方式を採用することにより、従来ハードウェアで行っていた機能をソフトウェアで実現。部品点数の大幅な削減により、装置の小型化と信頼性を向上させました。

縦置き・横置き自在で、これまでUPSを置けなかったスペースの限られた場所への設置も可能になります。

高効率90%以上、広い入力電圧範囲と入力周波数範囲

新たに効率と入力周波数変動対応を両立できる回路とソフトウェアの開発により、90%以上の高効率を
実現しました。交流入力電圧変動範囲と交流入力周波数変動範囲が広範囲となり、非常用発電切換にも
対応できます。※1
【特許取得】

効率90%以上
交流入力電圧変動範囲※2AC48V(50%負荷時)〜146V
交流入力周波数変動範囲
35Hz〜75Hz


※1 インバータ方式の発電機に対応しています。その他の発電機と併用する場合は、事前にお問い合わせください。
※2 接続機器の起動時の突入電流は出力ピーク電流以下にしてください。(UPS150SS:15.0A、UPS1010SS:25.0A) 接続機器が起動しない場合があります。

期待寿命7年バッテリ採用

メンテナンスフリーの要求に応えるため、バッテリ期待寿命を従来の5年から、7年(※)に改善しました。メンテナンスに関する管理負担と費用を大幅に低減できます。
既採用の長寿命ファンとも併せて、ほぼメンテナンスフリーの常時インバータUPS(無停電電源装置)を実現しました。
装置組込み用途への利便性が向上しました。また交換頻度が少ないことと高効率であることでエコロジーへの貢献、グリーンITの一端をになう無停電電源装置です。

※ 周囲温度20℃時期待寿命7年です。バッテリの寿命は周囲環境にによって変化します。

組込み用途に最適

コンパクトでスマートな筐体は組込みの自由度が高く、搭載製品の小型化に貢献します。スペースが少なくこれまでUPSを置けなかった場所への導入も可能です。

■導入分野
・POS/ATM
・監視/記録装置関係


製品認証済みUPS製品
製品名製品名取扱店
株式会社R.O.D製
DVRレコーダー「VioStor」
UPS510SS-R※株式会社R.O.D(アール・オー・ディー)
株式会社R.O.D製
DVRレコーダー「VioStor」
UPS1010SS-R※株式会社R.O.D(アール・オー・ディー)

※通常のUPS510SS、UPS1010SSは「VioStor」に適応していません。
※「UPS510SS-R」「UPS1010SS-R」は株式会社R.O.Dの特注仕様です。購入は株式会社R.O.Dにてお願いします。

各部の名称


UPS選定ツール カタログ・マニュアルなどのダウンロードはこちら 販売店を知りたい。よくあるご質問は…?個別の質問や見積は…?などのお問い合せはこちら

製品仕様

 UPS510SSUPS1010SS
型番YEUP-051SSAYEUP-101SSA
出力(定格負荷)容量500VA/400W1000VA/800W
定格負荷力率0.8
給電方式常時インバータ給電、正弦波出力方式
冷却方式強制空冷(運転時)
【交流入力】
入力プラグ形状2極平行アース付プラグ(NEMA5-15P)
相数、線数単相 2線 アース付
電圧変動範囲AC48V(50%負荷時)〜146V 但し起動時AC85V〜146V
周波数変動範囲35Hz〜75Hz
最大入力電流6.2A12.3A
効率※290%以上
【交流出力】
出力コンセント2極平行アース付コンセント
(NEMA5-15R)×3個
2極平行アース付コンセント
(NEMA5-15R)×3個
相数、線数単相 2線 アース付
定格電圧/電圧安定度100V ±2%
出力ピーク電流15.0A※1(ノンリニア負荷)25.0A※1(ノンリニア負荷)
周波数/周波数安定度50/60Hz ±0.5%以内
電源波形歪率3%以内(抵抗負荷時) 6%以内(ノンリニア負荷時)
停電切替時間無瞬断
過負荷耐量110% (1分間:インバータ)
【バッテリ】
種類小型シール鉛蓄電池(期待寿命7年)※3
停電保持時間※4
(満充電、初期値、周囲温度20℃)
3分以上(350W負荷)
20分以上(100W負荷)
3分以上(700W負荷)
20分以上(100W負荷)
充電回復時間約3時間(100%負荷放電後 90%回復充電時間)
【その他】
外部接続インターフェースRS232C/SIGNAL(無電圧接点)
発熱量※4235kJ/h以下460kJ/h以下
騒音38dB以下45dB以下
ノイズ規格/安全規格VCCI Class A、UL1778準拠、RoHS指令適合
対応監視ソフトウェアFeliSafe(SS/SP/ST用/YESW-F63WAS)、FeliSafe/Lite(SP/ST用/YESW-FL3AAP)
寸法(幅×奥行き×高さ)250mm×300mm×69mm250mm×380mm×69mm
質量約7kg(本体)、約8kg(梱包時)約11kg(本体)、約12kg(梱包時)

※1 接続機器の起動時の突入電流は出力ピーク電流以下にしてください。接続機器が起動しない場合があります。
※2 定格入力、定格負荷、バッテリトリクル充電時
※3 周囲温度20℃時の期待寿命です。バッテリの寿命は使用環境によって変化しますのでご注意ください。
※4 停電時保持時間はバッテリの使用状況により変化します。
※5 発電機を併用する場合は、あらかじめお問い合わせください。
※6 トランス等の誘導負荷を接続される場合は、あらかじめお問い合わせください。
