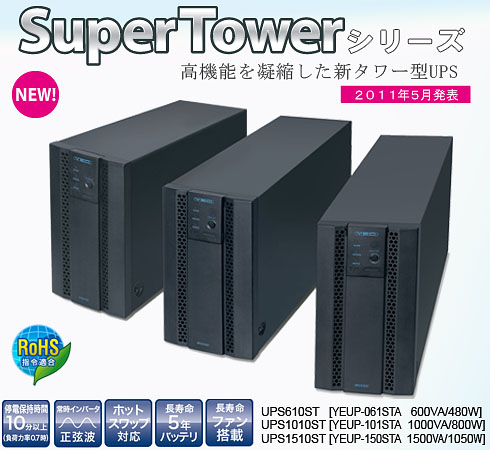

UPS Super Towerシリーズ
高効率省エネ常時インバータUPS
■1.5KVA「UPS1510ST」ラインナップ！＜2011年8月22日出荷開始＞
「Ｓｕｐｅｒ Ｔｏｗｅｒシリーズ」は、高品質の電力供給で信頼性の高いユタカ電機の「常時インバータ給電方式」ＵＰＳに、グリーンITに対応するエコモード機能を搭載したタワー型UPSです。エコモードで使用すれば９７％以上の高効率となり、電力損失を削減します。
さらに当社既存品に比べ、体積比約25％減の小型化に成功。
オフィスやＩＣＴ機器の電源バックアップ、産業機器、交通、セキュリティ関連のバックアップに最適です。
| 製品名 | 型番 | 標準販売価格 (税込) | 標準販売価格 (税抜) | |
|---|---|---|---|---|
| 製品本体 | UPS610ST | YEUP-061STA | 103,950 | 99,000 |
| 製品名 | 型番 | 標準販売価格 (税込) | 標準販売価格 (税抜) | |
|---|---|---|---|---|
| 製品本体 | UPS1010ST | YEUP-101STA | 124,950 | 119,000 |
| 製品名 | 型番 | 標準販売価格 (税込) | 標準販売価格 (税抜) | |
|---|---|---|---|---|
| 製品本体 | UPS1510ST | YEUP-151STA | 168,000 | 160,000 |
コンパクト＆高効率
「Super Sumartシリーズ」で実績のあるフルデジタル制御方式を進化させ、部品点数を大幅に削減し、従来ハードウェアで行っていた機能をソフトウェアで実現。信頼性の向上と高機能、小型化を実現しました。
効率は、給電品質優先モードで90％以上の高効率を実現し、新採用のエコモード時では97％を達成しました。
※UPS1510STのエコモード時の効率は96％となります。（2011年8月18日現在）
Triple Role Play「一台三役」で、幅広い用途に対応！
■状況に合わせて、自動モード切替。エコモード方式で省エネ
電源環境の変化を常に監視し、環境にあった運転モードに自動で切替えます。常時インバータの高い信頼性と、常時商用方式の省エネ性能を兼ね備えた、今までにないエコモード方式（特許出願中）を採用しました。
■クリーンな正弦波出力
給電品質優先モード、エコモードともに常に正弦波出力でクリーンな電力を供給します。
切替も無瞬断で自動的に行います。
※エコモードは始動前に前面のDipスイッチにより選択する必要があります。
※エコモード方式では交流入力電圧が、定格電圧±15％をはずれると無瞬断で給電品質優先モード（インバータ運転）に
切り替り、入力電圧変動範囲外に急変した場合は、無瞬断でバッテリ運転に切り替ります。
停電保持時間10分を達成
フルデジタル制御方式の進化による高効率化で停電保持時間の延長を実現しました。
あらゆる要求に対応する高機能UPS
■非常用発電設備に対応、広い入力周波数範囲
入力周波数範囲が広いことにより、非常用発電装置の起動時周波数変動にも対応します。
■バッテリ寿命劣化を防止する、広い入力電圧範囲
入力電圧変動範囲が広いことで、バッテリ運転に切り替わる確率が減り、バッテリ寿命の劣化を妨ぎます。期待寿命５年のバッテリを搭載しているので長期間使用できます。また、「バッテリ寿命診断機能」により、バッテリ交換時期をお知らせします。
■優れたメンテナンス性
バッテリユニットホットスワップ化により、給電しながらバッテリユニット交換が可能です。保守・交換作業のコストが低減します。
故障・メンテナンスバイパス機能搭載により、主回路故障時でも出力を維持します。

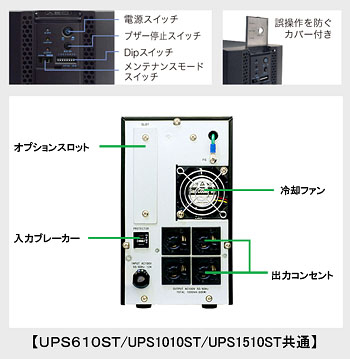

各部の名称
■各種モード切替えが簡単に
各種モードの切替操作がしやすいように、前面にDipスイッチを配置しました。
UPS610ST 製品仕様
| UPS610ST | |||||
|---|---|---|---|---|---|
| 型番 | YEUP-061STA | ||||
| 出力(定格負荷)容量 | 600VA/480W | ||||
| 定格負荷力率 | 0.8 | ||||
| 運転方式 | エコモード搭載、常時インバータ給電、正弦波出力 | ||||
| 冷却方式 | 自然空冷(待機時、エコモード運転時)、強制空冷(インバータ運転時、内部温度上昇時) | ||||
| 形状 | タワー型 | ||||
| 【交流入力】 | |||||
| 入力プラグ形状 | 二極並行アース付プラグ（NEMA 5-15P) | ||||
| 相数、線数 | 単相、2線アース付 | ||||
| 定格電圧※1 | 100VAC | 110VAC | 115VAC | 120VAC | |
| 起動電圧範囲 | −15%〜146VAC | ||||
| 電圧変動範囲 | 定格電圧-22%（100%負荷時）〜146VAC | ||||
| 入力低下判定電圧 (交流入力時のみ) | 定格電圧*0.48+{定格電圧*0.6*(負荷率%-50%)/100}VAC（但し、AC運転中のみ） （但し、負荷率50%以下は定格電圧*0.48） | ||||
| 定格電流※2 | 5.55A | 5.05A | 4.80A | 4.60A | |
| 最大電流※3 | 7.5A | 6.82A | 6.52A | 6.25A | |
| 周波数変動範囲、周波数変動速度 | 35〜75Hz、1Hz/sec.以下 | ||||
| 効率※2 | 97%以上(エコモード運転時)、90%以上(インバータ運転時) | ||||
| 力率 | 0.95以上 | ||||
| 容量 | 600W以下 | ||||
| 【交流出力】 | |||||
| 出力プラグ形状 | 抜け防止コンセント×4個 | ||||
| 相数、線数 | 単相、2線アース付 | ||||
| 定格電圧※1 | 100VAC | 110VAC | 115VAC | 120VAC | |
| 電流 | ノンリニア負荷時 | 6A | 5.45A | 5.22A | 5A |
| 抵抗負荷時 | 4.8A | 4.36A | 4.17A | 4A | |
| ピーク電流※4 | ノンリニア負荷時 | 15A | 1.36A | 13.1A | 12.5A |
| 電圧安定度 | ±2%(0〜100%抵抗およびノンリニア負荷時) | ||||
| 負荷変動範囲 | 0〜100% | ||||
| 電圧応答速度 | 過渡変動回復時間 | 1msec.以下(0⇔100%抵抗負荷急変時、0⇔100%交流入力電圧急変時) | |||
| 瞬時電圧変動 | 6%rms以下(0⇔100%抵抗負荷急変時、0⇔100%交流入力電圧急変時) | ||||
| 電圧波形歪率（交流入力時） | 3%以下(0〜100%抵抗負荷時)、6%以下(0〜100%ノンリニア負荷時) | ||||
| 周波数同期範囲 | 35〜75Hz | ||||
| 周波数安定度 | 50/60Hz±0.5%以内(クリスタル同期時)、交流入力周波数±0.5%以内(交流入力同期時) | ||||
| 過負荷耐量 | 110%(1分,インバータ運転時)、800%(2サイクル、バイパス時) | ||||
| DC電圧成分 | 100mV以下 | ||||
| 【バッテリ】 | |||||
| 種類 | 長寿命(5年)※５小型シール鉛蓄電池 | ||||
| 停電保持時間 | 12分以上(420W時、満充電、初期値、周囲温度20℃) | ||||
| 充電回復時間 | 5時間以内(100%負荷放電後90%回復充電時間) | ||||
| 【その他】 | |||||
| 外部出力信号 | 別売りの「RS232C/SIGNALボード」を装着時に出力 | ||||
| 発熱量※2 | 227kJ/h以下 | ||||
| 騒音 | 43db | ||||
| ノイズ規格、安全規格、環境対応 | VCCI Class A、RoHS指令対応、UL1778準拠 | ||||
| 対応監視ソフトウェア | FeliSafe（SS/SP/ST用）、FeliSafe/Lite（SP/ST用） | ||||
| 外形寸法(幅×高さ×奥行) | 130mm× 220mm× 345mm | ||||
| 質量 | 本体 | 約12.5kg | |||
| 添付品を含む梱包時 | 約14kg(合計) | ||||
| 周囲条件 | 動作温度：0〜40℃、保存温度：-15〜50℃、湿度：10〜90%(結露なきこと) | ||||
※1 入出力電圧は、出荷時に設定しますので指定ください。入力と出力は同じ電圧に設定されます。
※2 定格入力、定格負荷、バッテリトリクル充電1mA時
※3 入力保護は入力ブレーカで行います。
※4 接続機器の起動時の突入電流はピーク電流以下にしてください。入力保護用プロテクタが作動する場合があります。
(特に接続機器に使われている電源が力率改善されている場合)
※5 バッテリの寿命は使用環境によって変化しますのでご注意ください。
UPS1010ST 製品仕様
| UPS1010ST | ||||||
|---|---|---|---|---|---|---|
| 型番 | YEUP-101STA | |||||
| 出力(定格負荷)容量 | 1,000VA/800W | |||||
| 定格負荷力率 | 0.8 | |||||
| 運転方式 | エコモード搭載、常時インバータ給電、正弦波出力 | |||||
| 冷却方式 | 自然空冷(待機時、エコモード運転時)、強制空冷(インバータ運転時、内部温度上昇時) | |||||
| 形状 | タワー型 | |||||
| 【交流入力】 | ||||||
| 入力プラグ形状 | 二極並行アース付プラグ（NEMA 5-15P) | |||||
| 相数、線数 | 単相、2線アース付 | |||||
| 定格電圧※1 | 100VAC | 110VAC | 115VAC | 120VAC | ||
| 起動電圧範囲 | −15%〜146VAC | |||||
| 電圧変動範囲 | 定格電圧-22%（100%負荷時）〜146VAC | |||||
| 入力低下判定電圧 (交流入力時のみ) | 定格電圧*0.48+{定格電圧*0.6*(負荷率%-50%)/100}VAC（但し、AC運転中のみ） （但し、負荷率50%以下は定格電圧*0.48） | |||||
| 定格電流※2 | 9A | 8.2A | 7.8A | 7.5A | ||
| 最大電流※3 | 12.5A | 11.4A | 10.9A | 10.4A | ||
| 周波数変動範囲、周波数変動速度 | 35〜75Hz、1Hz/sec.以下 | |||||
| 効率※2 | 97%以上(エコモード運転時)、90%以上(インバータ運転時) | |||||
| 力率 | 0.95以上 | |||||
| 容量 | 1,000W以下 | |||||
| 【交流出力】 | ||||||
| 出力プラグ形状 | 抜け防止コンセント×4個 | |||||
| 相数、線数 | 単相、2線アース付 | |||||
| 定格電圧※1 | 100VAC | 110VAC | 115VAC | 120VAC | ||
| 電流 | ノンリニア負荷時 | 10A | 9.1A | 8.7A | 8.3A | |
| 抵抗負荷時 | 8A | 7.3A | 7A | 6.7A | ||
| ピーク電流※4 | ノンリニア負荷時 | 25.0A | 22.8A | 21.8A | 20.8A | |
| 電圧安定度 | ±2%(0〜100%抵抗およびノンリニア負荷時) | |||||
| 負荷変動範囲 | 0〜100% | |||||
| 電圧応答速度 | 過渡変動回復時間 | 1msec.以下(0⇔100%抵抗負荷急変時、0⇔100%交流入力電圧急変時) | ||||
| 瞬時電圧変動 | 6%rms以下(0⇔100%抵抗負荷急変時、0⇔100%交流入力電圧急変時) | |||||
| 電圧波形歪率（交流入力時） | 3%以下(0〜100%抵抗負荷時)、6%以下(0〜100%ノンリニア負荷時) | |||||
| 周波数同期範囲 | 35〜75Hz | |||||
| 周波数安定度 | 50/60Hz±0.5%以内(クリスタル同期時)、 交流入力周波数±0.5%以内(交流入力同期時) | |||||
| 過負荷耐量 | 110%(1分,インバータ運転時)、 800%(2サイクル、バイパス時) | |||||
| DC電圧成分 | 100mV以下 | |||||
| 【バッテリ】 | ||||||
| 種類 | 長寿命(5年)※５小型シール鉛蓄電池 | |||||
| 停電保持時間 | 10分以上(700W時、満充電、初期値、周囲温度20℃) | |||||
| 充電回復時間 | 8時間以内(100%負荷放電後90%回復充電時間) | |||||
| 【その他】 | ||||||
| 外部出力信号 | 別売りの「RS232C/SIGNALボード」を装着時に出力 | |||||
| 発熱量※2 | 368kJ/h以下 | |||||
| 騒音 | 48db | |||||
| ノイズ規格、安全規格、環境対応 | VCCI Class A、RoHS指令対応、UL1778準拠 | |||||
| 対応監視ソフトウェア | FeliSafe（SS/SP/ST用）、FeliSafe/Lite（SP/ST用） | |||||
| 外形寸法(幅×高さ×奥行) | 130mm× 220mm× 405mm | |||||
| 質量 | 本体 | 約16.5kg | ||||
| 添付品を含む梱包時 | 約18kg(合計) | |||||
| 周囲条件 | 動作温度：0〜40℃、保存温度：-15〜50℃、湿度：10〜90%(結露なきこと) | |||||
※1 入出力電圧は、出荷時に設定しますので指定ください。入力と出力は同じ電圧に設定されます。
※2 定格入力、定格負荷、バッテリトリクル充電1mA時
※3 入力保護は入力ブレーカで行います。
※4 接続機器の起動時の突入電流はピーク電流以下にしてください。入力保護用プロテクタが作動する場合があります。(特に接続機器に使われている電源が力率改善されている場合)
※5 バッテリの寿命は使用環境によって変化しますのでご注意ください。
UPS1510ST 製品仕様
| UPS1510ST | |||||
|---|---|---|---|---|---|
| 型番 | YEUP-151STA | ||||
| 出力(定格負荷)容量 | 1,500VA/1,050W ※1 | ||||
| 定格負荷力率 | 0.7 | ||||
| 運転方式 | エコモード搭載、常時インバータ給電、正弦波出力 | ||||
| 冷却方式 | 自然空冷(待機時、エコモード負荷80％未満時) 強制空冷 (インバータ運転時、エコモード負荷80％以上時、内部温度上昇時) | ||||
| 形状 | タワー型 | ||||
| 【交流入力】 | |||||
| 入力プラグ形状 | 二極並行アース付プラグ（標準装備：NEMA 5-15P)※1 （受注対応：NEMA 5-20P/NEMA L5-20P)※2 | ||||
| 相数、線数 | 単相、2線アース付 | ||||
| 定格電圧※3 | 100VAC | 110VAC | 115VAC | 120VAC | |
| 起動電圧範囲 | 定格電圧−15%〜140VAC | ||||
| 電圧変動範囲 | 定格電圧-22%（100%負荷時）〜140VAC | ||||
| 入力低下判定電圧 (交流入力時のみ) | 定格電圧*0.48+{定格電圧*0.6*(負荷率%-50%)/100}VAC（但し、AC運転中のみ） （但し、負荷率50%以下は定格電圧*0.48） | ||||
| 定格電流※4 | 12.0A | 10.9A | 10.4A | 10.0A | |
| 最大電流※5 | 18.7A | 17.0A | 16.3A | 15.6A | |
| 周波数変動範囲、周波数変動速度 | 35〜75Hz、1Hz/sec.以下 | ||||
| 効率※4 | 96%以上(エコモード運転時)、90%以上(インバータ運転時) | ||||
| 力率 | 0.95以上 | ||||
| 容量 | 1,500W以下 | ||||
| 【交流出力】 | |||||
| 出力プラグ形状 | 抜け防止コンセント×4個 | ||||
| 相数、線数 | 単相、2線アース付 | ||||
| 定格電圧※3 | 100VAC | 110VAC | 115VAC | 120VAC | |
| 電流 | ノンリニア負荷 | 15.0A | 13.6A | 13.0A | 12.5A |
| 抵抗負荷時 | 10.5A | 9.55A | 9.13A | 8.75A | |
| ピーク電流※6 | ノンリニア負荷時 | 37.5A | 34.0A | 32.5A | 31.2A |
| 電圧安定度 | ±2%(0〜100%抵抗およびノンリニア負荷時) | ||||
| 負荷変動範囲 | 0〜100% | ||||
| 電圧応答速度 | 過渡変動回復時間 | 1msec.以下(0⇔100%抵抗負荷急変時、0⇔100%交流入力電圧急変時 | |||
| 瞬時電圧変動 | 6%rms以下(0⇔100%抵抗負荷急変時、0⇔100%交流入力電圧急変時) | ||||
| 電圧波形歪率（交流入力時） | 3%以下(0〜100%抵抗負荷時)、6.2%以下(0〜100%ノンリニア負荷時) | ||||
| 周波数同期範囲 | 35〜75Hz | ||||
| 周波数安定度 | 50/60Hz±0.5%以内(クリスタル同期時)、 交流入力周波数±0.5%以内(交流入力同期時) | ||||
| 過負荷耐量 | 110%(1分,インバータ運転時)、800%(2サイクル、バイパス時) | ||||
| DC電圧成分 | 100mV以下 | ||||
| 【バッテリ】 | |||||
| 種類 | 長寿命(5年)※7小型シール鉛蓄電池 | ||||
| 停電保持時間 | 7分以上（900W負荷時、満充電、初期値、周囲温度20℃） | ||||
| 充電回復時間 | 10時間以内(100%負荷放電後90%回復充電時間) | ||||
| 【その他】 | |||||
| 外部出力信号 | 別売りの「RS232C/SIGNALボード」を装着時に出力 | ||||
| 発熱量※4 | 470kJ/H以下 | ||||
| 騒音 | 58db | ||||
| ノイズ規格、安全規格、環境対応 | VCCI Class A、RoHS指令対応、UL1778準拠 | ||||
| 対応監視ソフトウェア | FeliSafe（SS/SP/ST用）、FeliSafe/Lite（SP/ST用） | ||||
| 外形寸法(幅×高さ×奥行) | 130mm× 220mm×435mm | ||||
| 質量 | 本体 | 約17ｋｇ | |||
| 添付品を含む梱包時 | 約19ｋｇ（合計） | ||||
| 周囲条件 | 動作温度：0〜40℃、保存温度：-15〜50℃、湿度：10〜90%(結露なきこと) | ||||
※1 最大出力容量は、20A入力プラグ（NEMA 5-20PもしくはNEMA L5-20P）を接続した
場合です。15Aプラグ（標準装備の入力プラグNEMA 5-15P）を接続した場合の最大出力容量は、
1350VA/950Wまでとなりますのでご注意下さい。
※2 20A入力プラグ（NEMA 5-20PもしくはNEMA L5-20P）は受注対応になります。
詳しくは弊社営業までお問い合わせください。
※3 入出力電圧は、出荷時に設定しますので指定ください。入力と出力は同じ電圧に設定されます。
※4 定格入力、定格負荷、バッテリトリクル充電時
※5 入力保護は入力ブレーカで行います。
※6 接続機器の起動時の突入電流はピーク電流以下にしてください。入力保護用プロテクタが作動する場合
があります。(特に接続機器に使われている電源が力率改善されている場合)
※7 バッテリの寿命は使用環境や放電回数によって変化しますのでご注意ください。
