Super Powerシリーズ2U・3U (3000〜6000VA)



薄型でコンパクトな筐体に電源状況に合わせて省エネ運転を行う機能を搭載し好評を得ている高効率ラックマウント型オンライン(常時インバータ)方式UPSの「Super Powerシリーズ」の新たなラインナップです。
UPS3010SP(3000VA)は効率98%以上で厚さ2U、UPS6020SP(6,000VA)は効率98.5%以上で厚さ3Uを実現、より薄型に、より高効率に進化しました。
ICT機器の高密度搭載や発熱、冷却対策が必要なデータセンター、サーバールームに最適なUPSです。

この製品のニュースリリースはこちら→
Super Powerシリーズの他のラインナップはこちら→
「UPS3010SP/UPS6020SP」のカタログはこちら→

出力容量3000VA/2500Wの200V仕様誕生
『UPS3020SP』2013年4月1日発売

Super Powerシリーズ2U・3U ラインナップ

UPS3020SP (200V仕様)
UPS3020SP (200V仕様)
YEUP-302SPA(3000VA/2500W)
UPS3010SP
UPS3010SP
YEUP-301SPA(3000VA/2500W)
UPS6020SP (200V仕様)
UPS6020SP (200V仕様)
YEUP-602SPA(6000VA/5000W

UPS3010SP/UPS3020SP関連価格表
 製品名型番標準販売価格
(税抜)
製品本体UPS3010SPYEUP-301SPA380,000円
製品本体UPS3020SPYEUP-302SPA380,000円

UPS6020SP関連価格表
 製品名型番標準販売価格
(税抜)
製品本体UPS6020SPYEUP-602SPA840,000円

コンパクト&高効率

■2U、3U ボディに高機能を凝縮
Super Smart シリーズ」で実績のあるフルデジタル制御方式を進化させ、部品点数を大幅に削減し、従来ハードウエアで行っていた機能をソフトウエアで実現。信頼性の向上と高機能、小型化を実現しました。
効率は、給電品質優先モードでUPS3010SPでは91%、UPS6020SPでは92%以上の高効率を実現し、新採用のエコモード時ではUPS3010SPでは98%UPS6020SPでは98.5%以上を達成しました。

Triple Role Play「一台三役」で、幅広い用途に対応!

■状況に合わせて、自動モード切替。エコモード方式で省エネ
電源環境の変化を常に監視し、環境にあった運転モードに自動で切替えます。常時インバータの高い信頼性と、常時商用方式の省エネ性能を兼ね備えた、今までにないエコモード方式(特許出願中)を採用しました。

※エコモードは始動前に前面のDipスイッチにより選択する必要があります。
※エコモード方式では交流入力電圧が、定格電圧±15%をはずれると無瞬断で給電品質優先モード(インバータ運転)に切り替り、入力電圧変動範囲外に急変した場合は、10ms以内にバッテリ運転に切り替ります。

イージーメンテナンス&イージーインストール

■優れたメンテナンス性
メンテナンスバイパスユニットを搭載することにより、給電しながら電源ユニットの交換が可能です。
バッテリユニットホットスワップ化により、保守・交換作業のコストが低減します。

■イージーインストール
梱包箱もコンパクトなので、宅配便での輸送が可能です。
設置作業もスムーズに行えます。

あらゆる要求に対応する高機能UPS

■非常用発電設備に対応、広い入力周波数範囲
入力周波数範囲が広いことにより、非常用発電装置の起動時周波数変動にも対応します。※1、※2

■バッテリ寿命劣化を防止する、広い入力電圧範囲
入力電圧変動範囲が広いことで、バッテリ運転に切り替わる確率が減り、バッテリ寿命の劣化を妨ぎます。※3
期待寿命5年のバッテリを搭載しているので長期間使用できます。また、「バッテリ寿命診断機能」により、バッテリ交換時期をお知らせします。


※1 UPS3020SPの入力周波数範囲は、45〜65Hzです。
※2 インバータ方式の発電機に対応しています。その他の発電機についてはお問い合わせください。
※3 UPS3020SPの入力電圧範囲は、AC96〜276V(AC200V設定時、負荷率50%以下時)となります。

■主電源部故障でも出力維持
故障・メンテナンスバイパス機能搭載により、電源ユニットのホットスワップが可能なので、復旧作業時、運転を停止することなく復旧作業ができます。

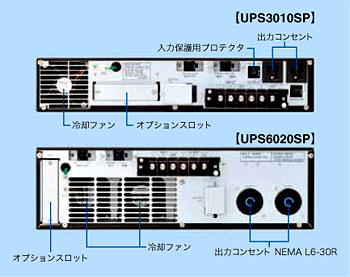

各部の名称

■各種モード切替が簡単に
各種モード切換操作がしやすいように前面にDipスイッチを配置しました。

製品仕様

『UPS3010SP』『UPS3020SP』仕様
 UPS3010SPUPS3020SP
型番YEUP-301SPAYEUP-302SPA
出力(定格負荷)容量3,000VA/2,500W
定格負荷力率0.83
給電方式エコモード搭載、常時インバータ給電、正弦波出力
冷却方式自然空冷(待機時)、低速強制空冷(エコモード運転時)
強制空冷(インバータ運転時、内部温度上昇時)
形状EIA規格対応19インチラック、2Uタイプ※2
【交流入力】
入力形状端子台
相数、線数単相、2線アース付
定格電圧※1100VAC110VAC115VAC120VAC200VAC220VAC230VAC240VAC
起動電圧範囲定格電圧-15%〜146VAC定格電圧-15%〜276VAC
電圧変動範囲定格電圧-22%(100%負荷時)〜146VAC定格電圧-22%(100%負荷時)〜276VAC
入力低下判定電圧
(交流入力時のみ)
定格電圧×0.48 +{ 定格電圧×0.6×(負荷率%ー50%)/100 }VAC(但し、AC運転中のみ)
(但し、負荷率50%以下は定格電圧×0.48)
定格電流※3
27.0A24.5A23.5A22.5A14.5A13.2A12.6A12.1A
最大電流※4
37.2A33.8A32.2A31.0A18.9A17.2A16.4A15.8A
周波数変動範囲、変動速度35〜75Hz、1Hz/sec.以下45〜65Hz、1Hz/sec.以下※8
効率※398%以上(エコモード運転時) 91%以上(インバータ運転時)
力率0.95以上
容量3,000W以下
【交流出力】
出力形状端子台、抜け防止コンセント(2PEロック付)×2個端子台
相数、線数単相、2線アース付
定格電圧※1100VAC110VAC115VAC120VAC200VAC220VAC230VAC240VAC
電流ノンリニア負荷時30.0A27.3A26.1A25.0A15.0A13.6A13.0A12.5A
抵抗負荷時25.0A22.7A21.8A20.8A12.5A11.4A10.9A10.4A
ピーク電流※7ノンリニア負荷時75.0A68.2A65.2A62.5A37.5A34.0A32.5A31.3A
電圧安定度±2%(0〜100%抵抗およびノンリニア負荷時)
負荷変動範囲0〜100%
電圧応答速度過渡変動回復時間1msec.以下(0⇔100%抵抗負荷急変時、0⇔100%交流入力電圧急変時)
瞬時電圧変動9%rms以下
(0⇔100%抵抗負荷急変時、0⇔100%交流入力電圧急変時)
6%rms以下
(0⇔100%抵抗負荷急変時、0⇔100%交流入力電圧急変時)
電圧波形歪率(交流入力時)3%以下(0〜100%抵抗負荷時)
6%以下(0〜100%ノンリニア負荷時)
5%以下(0〜100%抵抗負荷時)
6%以下(0〜100%ノンリニア負荷時)
周波数同期範囲35〜75Hz45〜65Hz
周波数安定度50/60Hz±0.5%以内(クリスタル同期時)、交流入力周波数±0.5%以内(交流入力同期時)
過負荷耐量110%(1分、インバータ運転時)、800%(2サイクル、バイパス時)
DC電圧成分100mV以下300mV以下
【バッテリ】
種類小型シール鉛蓄電池(期待寿命5年)※6
停電保持時間※8
5分以上(2,100W負荷時)(満充電、初期値、周囲温度20℃)
充電回復時間約5時間(100%負荷放電後90%回復充電時間)
増設バッテリ対応あり(UPS3000SP-BS)
【その他】
外部接続インターフェース別売りの「RS232C/SIGNALボード」「USB/SIGNALボード」を装着による
発熱量※3
1,000kJ/h以下800kJ/h以下
騒音55db、エコモード時38dbインバータ運転時64db、エコモード時60db
ノイズ規格、安全規格、環境対応VCCI Class A、UL1778準拠、RoHS指令適合
対応監視ソフトウェア ※9FeliSafe Pro(YESW-FP3AA)
外形寸法
(幅×奥行×高さ)
ラック取り付け金具なし434mm×635mm×85mm(突起物含まず)
ラック取り付け金具あり482mm×673mm×85mm(突起物含む)
質量組込み時合計約36.5kg(合計)
本体約21kg(梱包時、インバータユニット含む)
バッテリパック約20kg(梱包時)
その他ラック取り付け金具(本体装着済)※2
周囲条件動作温度:0〜40℃、保存温度:-15〜40℃、湿度:10〜90%(結露なきこと)

※1 入出力電圧は、出荷時に設定しますので指定してください。入力と出力は同じ電圧に設定されます。
※2 ラックガードレールは別売りです。
※3 定格入力、定格負荷、バッテリトリクル充電時。
※4 入力保護は入力ブレーカで行います。
※5 接続機器の起動時の突入電流はピーク電流以下にしてください。入力保護用プロテクタが作動する場合があります。(特に接続機器に使われている電源が力率改善されている場合)
※6 周囲温度20℃時の期待寿命です。バッテリの寿命は使用環境によって変化しますのでご注意ください。
※7 停電保持時間はバッテリの使用状況により変化します。
※8 別売りの通信ボードが必要です。
※9 発電機を併用する場合は、事前にお問い合わせください。
※10 トランス等の誘導負荷を接続される場合は、事前にお問い合わせください。

『UPS6020SP』仕様
UPS6020SP
型番YEUP-602SPA
出力(定格負荷)容量6,000VA/5,000W
定格負荷力率0.83
給電方式エコモード搭載、常時インバータ給電、正弦波出力
冷却方式自然空冷(待機時)、低速強制空冷(エコモード運転時)
強制空冷(インバータ運転時、内部温度上昇時)
形状EIA規格対応19インチラック、2Uタイプ※3
【交流入力】
入力形状端子台
相数、線数単相、2線アース付
定格電圧※1200VAC220VAC230VAC240VAC
起動電圧範囲定格電圧200VAC時:定格電圧-15%〜268VAC
その他定格電圧時:定格電圧-15%〜292VAC
電圧変動範囲定格電圧200VAC時:定格電圧-22%〜268VAC
その他定格電圧時:定格電圧-22%〜292VAC
入力低下判定電圧
(交流入力時のみ)
定格電圧×0.48 +{ 定格電圧×0.6×(負荷率%ー50%)/100 }VAC(但し、AC運転中のみ)
(但し、負荷率50%以下は定格電圧×0.48)
定格電流※427.0A24.5A23.5A22.5A
最大電流※537.2A33.8A32.3A31.0A
周波数変動範囲、周波数変動速度35〜75Hz、1Hz/sec.以下
効率※498.5%以上(エコモード運転時) 92%以上(インバータ運転時)
力率0.95以上
容量6,000W以下
【交流出力】
出力形状端子台、NEMA L6-30R×2個
相数、線数単相、2線アース付
定格電圧※1200VAC220VAC230VAC240VAC
電流ノンリニア負荷時30.0A27.3A26.1A25.0A
抵抗負荷時25.0A22.7A21.8A20.8A
ピーク電流※6ノンリニア負荷時75.0A68.2A65.2A62.5A
電圧安定度±2%(0〜100%抵抗およびノンリニア負荷時)
負荷変動範囲0〜100%
電圧応答速度過渡変動回復時間1msec.以下(0⇔100%抵抗負荷急変時、0⇔100%交流入力電圧急変時)
瞬時電圧変動6%rms以下(0⇔100%抵抗負荷急変時、0⇔100%交流入力電圧急変時)
電圧波形歪率(交流入力時)5%以下(0〜100%抵抗負荷時) 6%以下(0〜100%ノンリニア負荷時)
周波数同期範囲35〜75Hz
周波数安定度50/60Hz±0.5%以内(クリスタル同期時)、交流入力周波数±0.5%以内(交流入力同期時)
過負荷耐量110%(1分、インバータ運転時)、800%(2サイクル、バイパス時)
DC電圧成分300mV以下
【バッテリ】
種類小型シール鉛蓄電池(期待寿命5年)※7
停電保持時間※85分以上(4,200W負荷時)(満充電、初期値、周囲温度20℃)
充電回復時間約5時間(100%負荷放電後90%回復充電時間)
増設バッテリ対応あり(UPS6000SP-BS)
【その他】
外部接続インターフェイス別売りの「RS232C/SIGNALボード」「USB/SIGNALボード」」を装着による
発熱量※31,650kJ/h以下
騒音66.5db、エコモード時41db
ノイズ規格、安全規格、環境対応VCCI Class A、UL1778準拠、RoHS指令適合
対応監視ソフトウェア ※8FeliSafe Pro(YESW-FP3AA)
外形寸法
(幅×奥行×高さ)
ラック取り付け金具なし434mm×697mm×130mm(突起物含まず)
ラック取り付け金具あり482.6mm×742mm×130mm(突起物含む)
質量組込み時合計約60kg(合計)
本体約21kg(梱包時、インバータユニット含む)
バッテリパック約14kg(梱包時)×3本
その他ラック取り付け金具(本体装着済)※2
周囲条件動作温度:0〜40℃、保存温度:-15〜40℃、湿度:10〜90%(結露なきこと)

※1 入出力電圧は、出荷時に設定しますので指定してください。入力と出力は同じ電圧に設定されます。
※2 ラックガードレールは別売りです。
※3 UPS6020SPは、別売りの縦置きスタンド(YEET-ST3AB)により縦置きが可能です。
※4 定格入力、定格負荷、バッテリトリクル充電時。
※5 入力保護は入力ブレーカで行います。
※6 接続機器の起動時の突入電流はピーク電流以下にしてください。入力保護用プロテクタが作動する場合があります。(特に接続機器に使われている電源が力率改善されている場合)
※7 周囲温度20℃時の期待寿命です。バッテリの寿命は使用環境によって変化しますのでご注意ください。
※8 停電保持時間はバッテリの使用状況により変化します。
※9 別売りの通信ボードが必要です。
※10 発電機を併用する場合は、事前にお問い合わせください。
※11 トランス等の誘導負荷を接続される場合は、事前にお問い合わせください。
